Elektrische Parameter von elektrischen Steckverbindern
Elektrische Steckverbinder sind elektromechanische Komponenten, die elektrische Schaltkreise verbinden. Daher sind die elektrischen Parameter des elektrischen Steckverbinders selbst die erste Überlegung bei der Auswahl eines Steckverbinders.

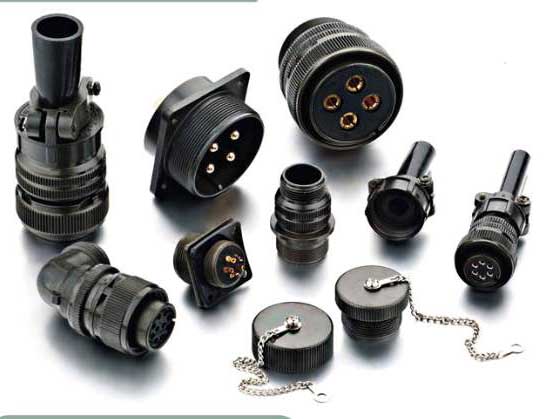

Bemessungsspannung von elektrischen Verbinders
Die Nennspannung wird auch als Arbeitsspannung bezeichnet, die hauptsächlich vom im Steckverbinder verwendeten Isoliermaterial und dem Abstand zwischen den Kontaktpunkten abhängt. Einige Komponenten oder Geräte können ihre Funktionen möglicherweise nicht ausführen, wenn sie unter ihrer Nennspannung liegen. Die Nennspannung des Steckers sollte tatsächlich als die höchste vom Hersteller empfohlene Arbeitsspannung verstanden werden. Grundsätzlich kann der Stecker normal bei einer Spannung arbeiten, die unter der Nennspannung liegt. Der Autor neigt dazu, die Nennspannung angemessen gemäß dem Index der Spannungsfestigkeit (elektrische Festigkeit) des Steckverbinders sowie den Anforderungen an die Verwendungsumgebung und das Sicherheitsniveau auszuwählen. Mit anderen Worten, der gleiche Widerstandsspannungsindex kann je nach Verwendungsumgebung und Sicherheitsanforderungen unterschiedliche maximale Arbeitsspannungen verwenden. Dies entspricht auch eher der objektiven Verwendung.

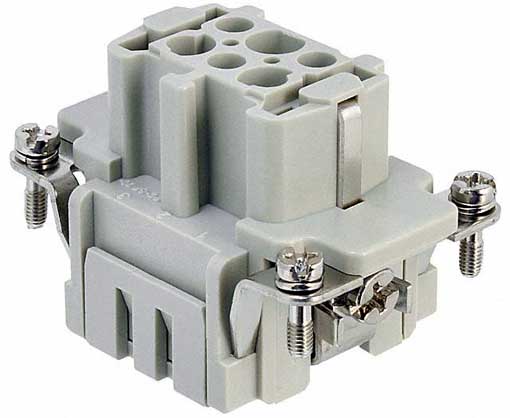

Nennstrom des elektrischen Steckers
Wird auch als Arbeitsstrom bezeichnet. Wie bei der Nennspannung funktioniert der Stecker im Allgemeinen normal, wenn er niedriger als der Nennstrom ist. Beim Entwurf des Steckverbinders wird der thermische Entwurf des Steckverbinders verwendet, um die Nennstromanforderungen zu erfüllen. Denn wenn Strom durch das Kontaktpaar fließt, erzeugt das Kontaktpaar aufgrund des Leiterwiderstands und des Kontaktwiderstands Wärme. Wenn seine Wärme einen bestimmten Grenzwert überschreitet, zerstört es die Isolierschicht des Steckverbinders und bildet einen Kontakt, um die Oberflächenbeschichtung zu erweichen, was zu Fehlfunktionen führt. Um den Nennstrom zu begrenzen, darf der Temperaturanstieg im Inneren des Steckverbinders den angegebenen Wert der Konstruktion nicht überschreiten. Bei der Auswahl sind folgende Punkte zu beachten: Bei mehradrigen Steckverbindern muss der Nennstrom reduziert werden. Dies sollte bei großen aktuellen Gelegenheiten stärker berücksichtigt werden. Beispielsweise wird ein Kontaktpaar mit φ3,5 mm im Allgemeinen mit einem Nennstrom von 50 A spezifiziert, es muss jedoch um 33% verringert werden, wenn es sich um 5 Kerne handelt, dh der Nennstrom jedes Kerns beträgt nur 38 A. Je mehr Kerne vorhanden sind, desto kleiner ist der verwendete Nennstrom.

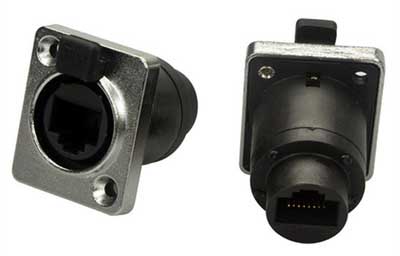

Kontaktwiderstand des elektrischen Steckers
Der Kontaktwiderstand bezieht sich auf den Widerstand zweier Kontaktleiter am Kontaktabschnitt. Bei der Auswahl sollten zwei Probleme beachtet werden:
1, Der Kontaktwiderstandsindex des Verbinders ist tatsächlich der Kontaktwiderstand, der den Kontaktwiderstand und den Kontaktwiderstand zum Leiter umfasst. Normalerweise ist der Leiterwiderstand gering, daher wird der Kontaktwiderstand in vielen technischen Spezifikationen als Kontaktwiderstand bezeichnet.
2, Achten Sie in der Schaltung, die kleine Signale verbindet, auf die Bedingungen, unter denen der angegebene Kontaktwiderstandsindex getestet wird. Da die Kontaktfläche mit Oxidschichten, Ölflecken oder anderen Verunreinigungen verbunden ist, tritt auf den Oberflächen der beiden Kontaktteile ein Filmwiderstand auf. Wenn die Filmdicke zunimmt, steigt der Widerstand schnell an und der Film wird zu einem schlechten Leiter. Der Film erfährt jedoch einen mechanischen Durchschlag bei hohem Anpressdruck oder einen elektrischen Durchschlag bei hoher Spannung und großem Strom. Bei einigen Steckverbindern mit kleinem Volumen ist der Anpressdruck recht gering, und es werden nur mA- und mV-Werte verwendet. Der Filmwiderstand kann nicht leicht abgebaut werden, was die Übertragung elektrischer Signale beeinträchtigen kann. Eine der Kontaktwiderstandsprüfmethoden in GB5095 "Grundlegende Prüfverfahren und Messmethoden für elektromechanische Komponenten in elektrischen Geräten" ist die "Kontaktwiderstands-Millivolt-Methode". Um zu verhindern, dass der Isolierfilm auf dem Kontakt zusammenbricht, sollte der DC- oder AC-Spitzenwert der offenen elektromotorischen Kraft des Testkreises nicht größer als 20 mV und der DC- oder AC-Teststrom nicht größer als 100 mA sein.

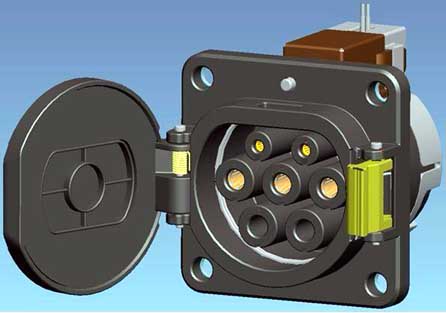

Abschirmung der elektrischen Verbindung
In modernen elektrischen und elektronischen Geräten nimmt die Dichte der Komponenten und der damit verbundenen Funktionen von Tag zu Tag zu, wodurch die elektromagnetischen Störungen streng begrenzt werden. Daher ist der Verbinder häufig von einer Metallhülle umgeben, um interne elektromagnetische Energiestrahlung oder Interferenzen durch externe elektromagnetische Felder zu verhindern. Bei niedrigen Frequenzen können nur magnetische Materialien das Magnetfeld signifikant abschirmen. Zu diesem Zeitpunkt gibt es bestimmte Vorschriften für die elektrische Kontinuität der Metallhülle, dh den Kontaktwiderstand der Hülle.
In modernen elektrischen und elektronischen Geräten nimmt die Dichte der Komponenten und der damit verbundenen Funktionen von Tag zu Tag zu, wodurch die elektromagnetischen Störungen streng begrenzt werden. Daher ist der Verbinder häufig von einer Metallhülle umgeben, um interne elektromagnetische Energiestrahlung oder Interferenzen durch externe elektromagnetische Felder zu verhindern. Bei niedrigen Frequenzen können nur magnetische Materialien das Magnetfeld signifikant abschirmen. Zu diesem Zeitpunkt gibt es bestimmte Vorschriften für die elektrische Kontinuität der Metallhülle, dh den Kontaktwiderstand der Hülle.
